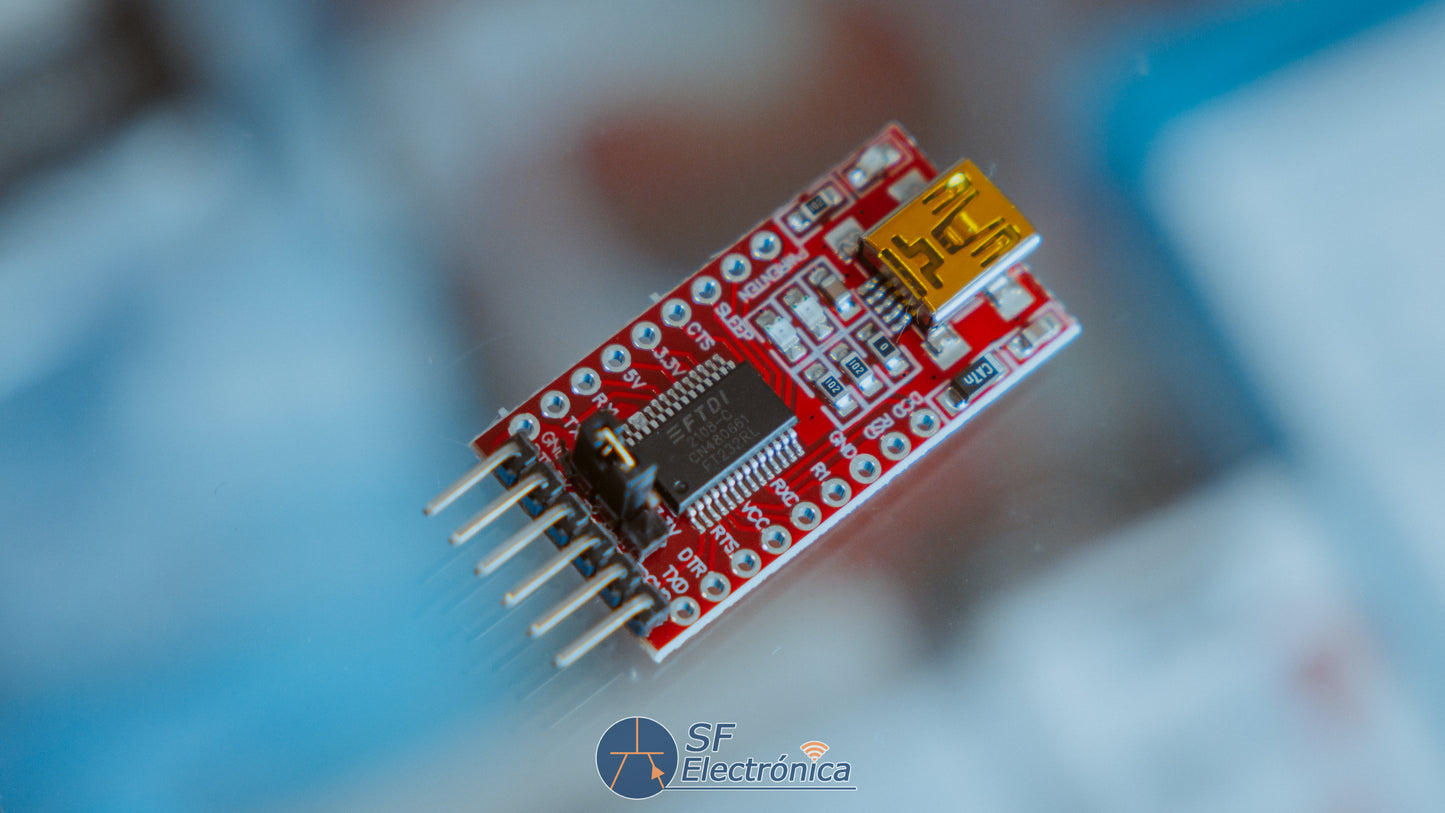

Adaptador USB DTDI a TTL Serial FT232RL / YP-05

Especificaciones:

• Voltaje de Operación: 5 volts.
• Puede obtener acceso a señales GND, CTS, VCC, TX, RX y DTR.
• El protocolo es manejado por entero en el chip, no se requiere programación de firmware específica para USB.
• La interfaz UART soporta 7 u 8 bits de datos, 1 ó 2 bits de parada, y paridad par/impar/marca/espacio/sin paridad
• Operación a 3.3 V o 5 V configurable mediante jumper
• USB 2.0 Full speed
• Cuenta con el Atmega8U2 programado como un convertidor desde USB a serial.
• Buffer de recepción de 128 Bytes y de transmisión de 256 bytes
• Drivers gratuitos, eliminan la necesidad de desarrollar drivers para la aplicación.
• LED indicador de señal de transmisión y recepción
• Los pines del conector son compatibles con el estándar FTDI.

El conector principal tiene 6 pines:

• DTR: Terminal de datos listo: una salida utilizada para el control de flujo
• RX: pin de recepción de datos en serie
• TX: Pin de transmisión de datos en serie
• VCC: Salida de voltaje positivo - esto es controlado por el puente. Si el puente está configurado en 5 V, esto proporcionará una salida de 5 V. Si el puente está configurado en 3.3V, esto proporcionará una salida de 3.3V.
• CTS: Clear To Send: una entrada utilizada para el control de flujo
• GND: tierra o 0 V
